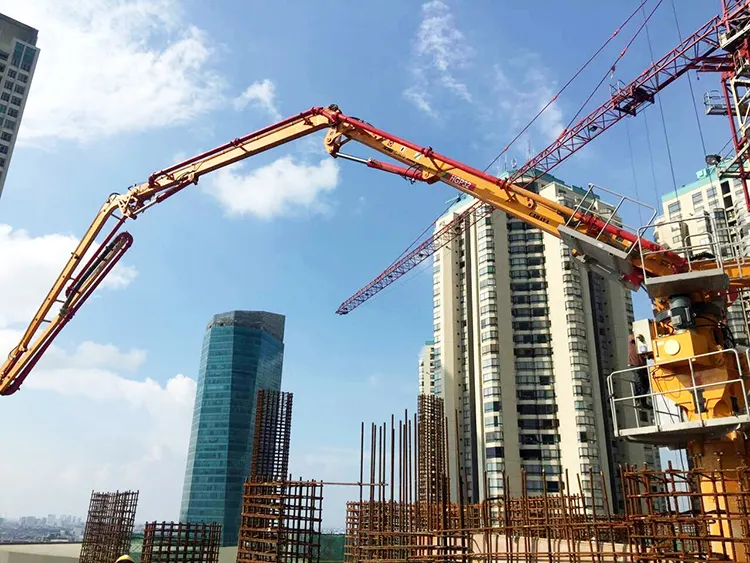

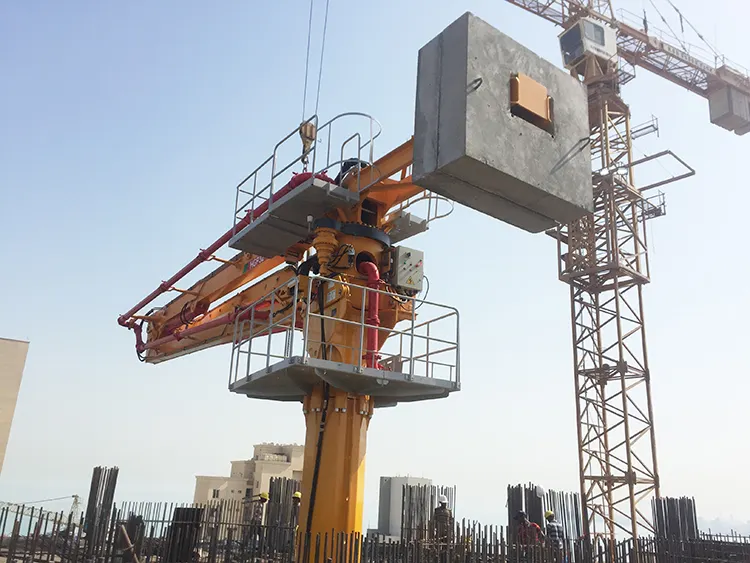

Бетонораспределительная стрела XCMG HGP32

Бетонораспределительная стрела HGP32 применяется в сочетании с бетононасосом и может подниматься по мере заливки этажей строящегося здания – это делает ее идеальным устройством для бетонирования. В проектно-конструкторских работах были задействованы передовые технологии распределительных машин Schwing, а одним из методов проектирования выступил конечно-элементный анализ. Конструкция бетонораспределительной стрелы состоит из таких элементов как: фундамент, стандартные секции в сборе, подъемное устройство, вращающееся основание, поворотная платформа в сборе, стрела в сборе и защитной установки; к гидравлическим и электрическим компонентам относятся поворотный механизм и опорно-поворотный подшипник, силовой блок, цилиндры подъема и изменения вылета стрелы, принцип работы гидравлической системы и бетоновода, электрическая система, гидравлический бак и смазка поворотного механизма.Фундамент × 1 комплект В комплектацию входят:• 4-метровая колонна × 2 комплекта;• 6-метровая колонна × 2 комплекта;• рабочая платформа и лестница × 1 комплект;• подъемная рама и комплектующие × 3 комплекта;• гидравлический домкрат и дополнительные элементы × 2 комплекта.Гарантия: 14 месяцев или 2000 м/ч

Характеристики

Модель двигателя

YE3-180L-4 V1

Выходная мощность, кВт/Об/мин

22/1470

Максимальный радиус подачи бетона, м

Угол поворота стрелы, °

370

Давление в системе, Мпа

Объем топливного бака, л

120

Температура рабочей среды, °C

–20…+50

Управление

Ручное/проводное/дистанционное

Независимая высота, м

Тип колонны

(2 × 4 + 2 × 6) м

Способ установки

Напольная поверхность

Скорость подъема, м/мин

0.5-0.8

Ход подъема, м

0.5

Тип подъема

Гидравлический домкрат

Состояние подъема, м

Состояние распределения, м

Неподвижное состояние, м

Расход топлива, л

Рабочая область

Длина 1-й секции стрелы, мм

9155

Угол поворота 1-й секции стрелы, °

Длина 2-й секции стрелы, мм

7715

Угол поворота 2-й секции стрелы, °

180

Длина 3-й секции стрелы, мм

7755

Угол поворота 3-й секции стрелы, °

180

Длина 4-й секции стрелы, мм

6682

Угол поворота 4-й секции стрелы, °

240

Диаметр выпускного трубопровода, мм

DIN125

Длина конечного гибкого рукава, м
