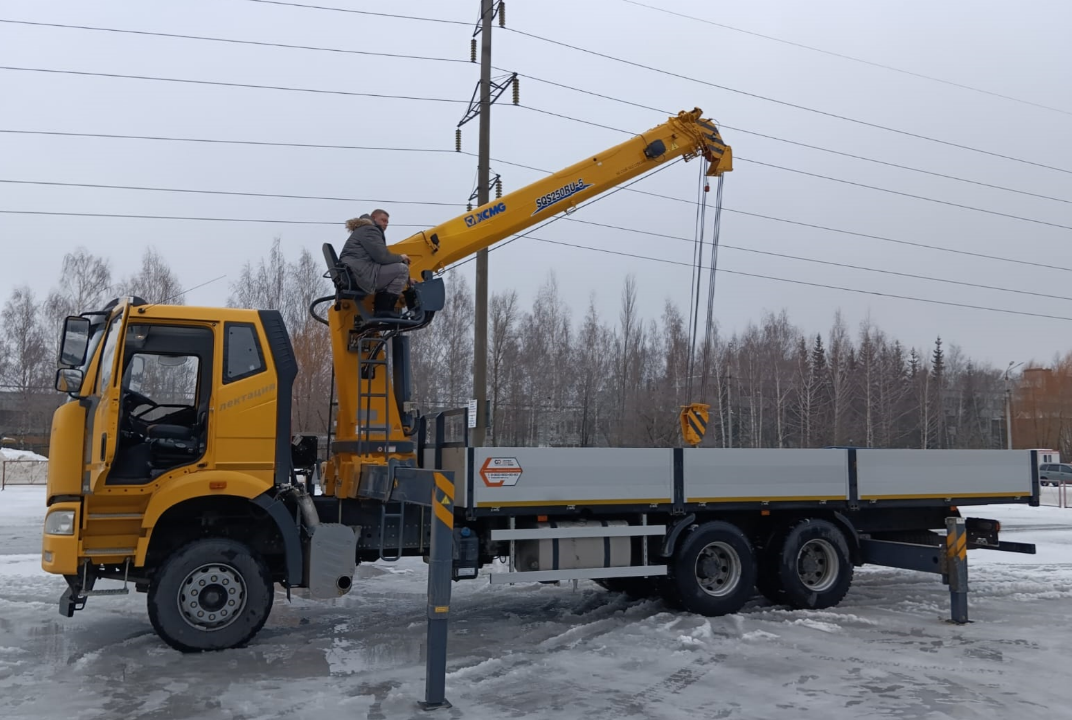

FAW CA3250 (6×4) с КМУ XCMG SQS 250-5 (10 т)

Бортовой FAW CA3250 (6×4) с КМУ XCMG SQS 250-5: макс. грузоподъёмность 10 000 кг, грузовой момент 25 т·м, вылет 18,2 м, высота подъёма 20 м, поворот 0–360°. Шасси: грузоподъёмность 20 000 кг, полная масса 35 100 кг, база 5300+1350 мм, двигатель CA6DL2-37E5 (286 кВт/390 л.с.), КПП FAST 12JSD160T, бак 400 л. Платформа 7900×2550×600, механические запоры.

ХАРАКТЕРИСТИКИ

Грузоподъемность шасси, кг

20 000

Технически допустимая общая масса, кг

35 100

Снаряженная масса шасси, кг

14 500…15 500

Колесная формула

6 x 4

Тип кабины

со спальным местом

Колесная база, мм

5 300 + 1 350

Длина, мм

10 100…11 600

Ширина, мм

2 550

Высота, мм

3 400

Нагрузка на переднюю / заднюю ось, кг

7 500 / 27 600

Рабочий объем, см3

8600

Мощность макс., кВт (л.с.) об/мин

287 кВт / 390 л.с. / 2100 об/мин

Крутящий момент макс., Н∙м / об/мин

1 550 Н.м при1300-1500 об/мин

Модель

CA6DL2-37E5

Тип / количество передач

FAST 12JSD160T

Емкость топливного бака, л

400

Максимальная скорость, км/ч

Мин. диаметр разворота (м)

ABS (антиблокировочная система)

WABCO

Автоматический кондиционер / климат-контроль

да

Экологический класс

EURO 5

ТНВД

BOSCH CPN2.2-6DL2

КПП с КОМ

FAST,12JSD160T

Шины

315/80 R 22.5

Автоматический регулятор тормозов

Haldex

Узел воздухоосушителя и клапаны

WABCO

Автомагнитола

да

ХАРАКТЕРИСТИКИ БОРТОВОЙ ПЛАТФОРМЫ

Габариты платформы (Длинна х Ширина х Высота), мм

7800 х 2550 х 600

Запоры бортов

механические, открываются вручную

Количество боковых откидных бортов на каждой стороне

3 шт.

Один ряд подвижных алюминиевых бортов с нижней навеской. Настил пола ламинированная фанера или рифленый металлический лист.

Один ряд подвижных алюминиевых бортов с нижней навеской. Настил — ламинированная фанера / рифлённый лист.

РАБОЧИЕ ПАРАМЕТРЫ

Максимальная грузоподъемность, кг

10000 кг

Максимальный грузовой момент, ТМ

25 Т х м

Рекомендуемая мощность, кВт

30 КВт

Гидравлический поток

80 л/мин

Номинальное рабочее давление, МПа

26 МПа

Угол поворота, °

0-360 °

Место управления

с обеих сторон крана

Скорость поворота

≤ 3 Об./мин

Скорость подъема троса

≥ 30 м/мин

Ограничитель грузового момента

Ограничитель грузового момента Hirschmann с автоматическим отключением механизма подъема с цифровым индикатором для отображения фактической и допустимой нагрузки, радиуса, телескопирования и других рабочих параметров.

Раб. объем масленого насоса, мл/оборот

80 мл/оборот

Объем гидробака, л

200

ГАБАРИТНЫЕ РАЗМЕРЫ

Вылет стрелы, мм

18500

Максимальная высота подъема, мм

20000

Вес, кг

4600 кг

Монтажное расстояние, мм

1300

Количество секций, шт.

Угол подъема основной стрелы, °

0-75 °

Грузоподъёмность на минимальном вылете

2,5 м

Размах передних аутригеров по осям, мм

5724

Размах задних аутригеров по осям, мм

3700

Время полного выдвижения/втягивания стрелы, сек

40/23 сек.

Время полного подъема/опускания стрелы, сек

38/23 сек.
