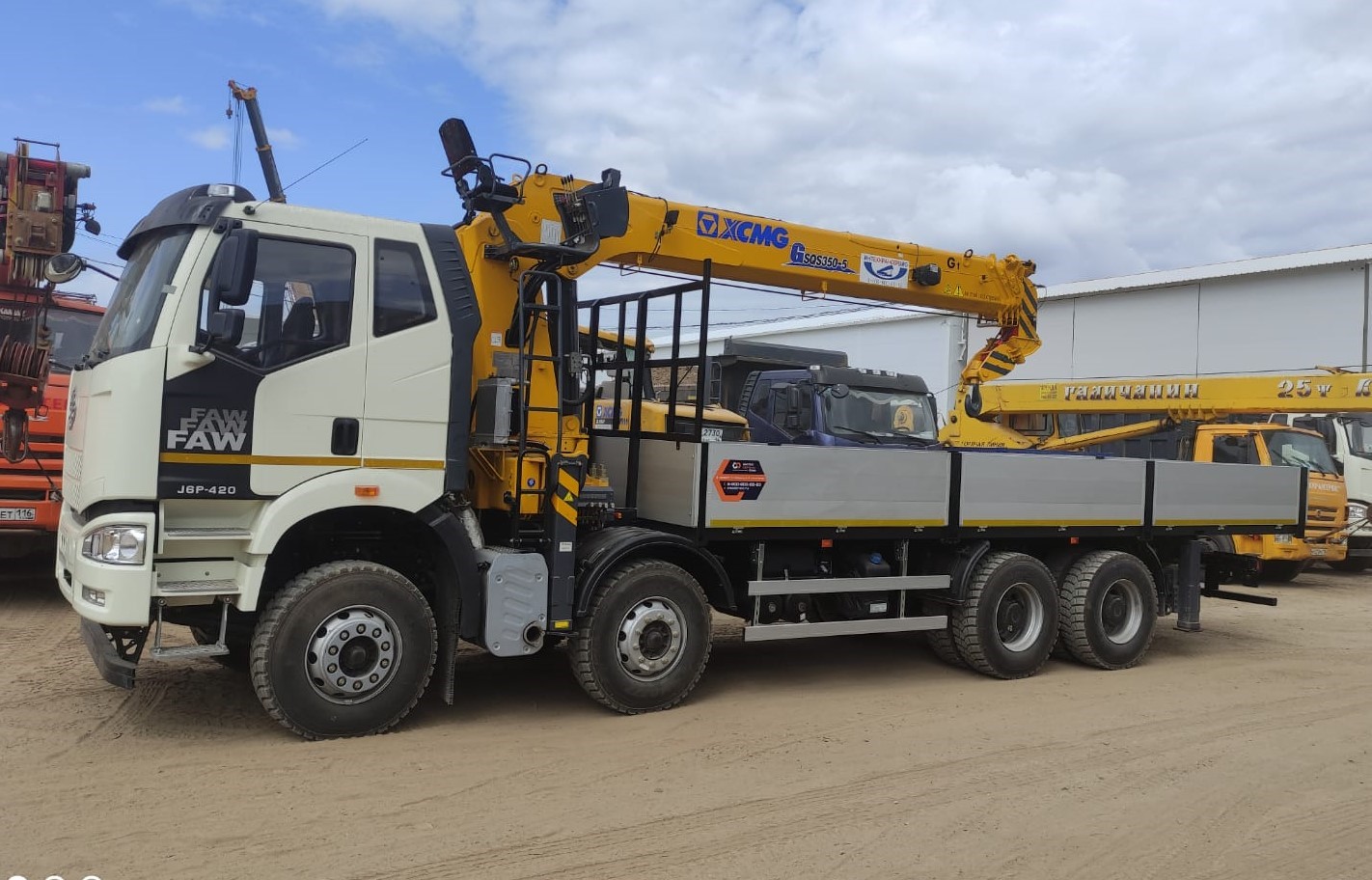

FAW CA3310 (8×4) с КМУ XCMG SQS 350-5 (15 т)

Бортовой FAW CA3310 (8×4) с КМУ XCMG SQS 350-5: макс. грузоподъёмность 14 000 кг, грузовой момент 36 т·м, вылет 19,1 м, высота подъёма 21 м, поворот 0–360°, монтажное расстояние 1,3 м. Шасси: грузоподъёмность 30 300 кг, полная масса 42 600 кг, двигатель CA6DM2-42E5 (287 кВт / 420 л.с.), бак 600 л. Платформа 7900×2550×730, по 3 боковых борта на сторону.

ХАРАКТЕРИСТИКИ

Грузоподъемность шасси, кг

30 300 кг

Технически допустимая общая масса, кг

42 600 кг

Снаряженная масса шасси, кг

12 300 кг

Колесная формула

8 x 4

Тип кабины

со спальным местом

Колесная база, мм

2 100 + 3 200…4 300 + 1 350 мм

Длина, мм

9 480…10580 х 2 495 х 3 220

Нагрузка на переднюю / заднюю ось, кг

7 500 кг / 27 600 кг

Рабочий объем, см3

11050

Мощность макс., кВт (л.с.) об/мин

Макс. мощность (кВт/л.с.) Макс. крутящий момент Объем

Крутящий момент макс., Н∙м / об/мин

1 900 Нм / 1 300 об/мин

Модель

CA6DM2-39E5

Тип / количество передач

FAST 12JSD180TA

Сцепление

YIDONG Ф430

Емкость топливного бака, л

400

Максимальная скорость, км/ч

90 (км/ч)

Мин. диаметр разворота (м)

ABS (антиблокировочная система)

WABCO

Автоматический кондиционер / климат-контроль

да

Экологический класс

EURO 5

ТНВД

BOSCH CPN2.2-6DL2

КПП с КОМ

FAST,12JSD180TA

Шины

315/80R22.5

Автоматический регулятор тормозов

Haldex

Форсунки

BOSCH CRIN2-6DL2

Узел воздухоосушителя и клапаны

WABCO

Автомагнитола

да

ХАРАКТЕРИСТИКИ БОРТОВОЙ ПЛАТФОРМЫ

Габариты платформы (Длинна х Ширина х Высота), мм

7800 х 2550 х 600

Запоры бортов

механические, открываются вручную

Количество боковых откидных бортов на каждой стороне

3 шт.

Один ряд подвижных алюминиевых бортов с нижней навеской. Настил пола ламинированная фанера или рифленый металлический лист.

Один ряд подвижных алюминиевых бортов с нижней навеской с двумя средними стойками. Настил пола ламинированная фанера или рифленый металлический лист

РАБОЧИЕ ПАРАМЕТРЫ

Максимальная грузоподъемность, кг

14000 кг

Максимальный грузовой момент, ТМ

36 Т х м

Рекомендуемая мощность, кВт

42 КВт

Гидравлический поток

80 л/мин

Номинальное рабочее давление, МПа

28 МПа

Угол поворота, °

0-360 °

Скорость поворота

≤ 3 Об./мин

Скорость подъема троса

37 м/мин

Раб. объем масленого насоса, мл/оборот

80 мл/оборот

Объем гидробака, л

270

ГАБАРИТНЫЕ РАЗМЕРЫ

Вылет стрелы, мм

19100

Максимальная высота подъема, мм

21000

Вес, кг

5240 кг

Монтажное расстояние, мм

1300

Количество секций, шт.

Угол подъема основной стрелы, °

0-75 °

Грузоподъёмность на минимальном вылете

2,5 м

Размах передних аутригеров по осям, мм

7560

Размах задних аутригеров по осям, мм

6800

Время полного выдвижения/втягивания стрелы, сек

37/28 сек.

Время полного подъема/опускания стрелы, сек

27/20 сек.
