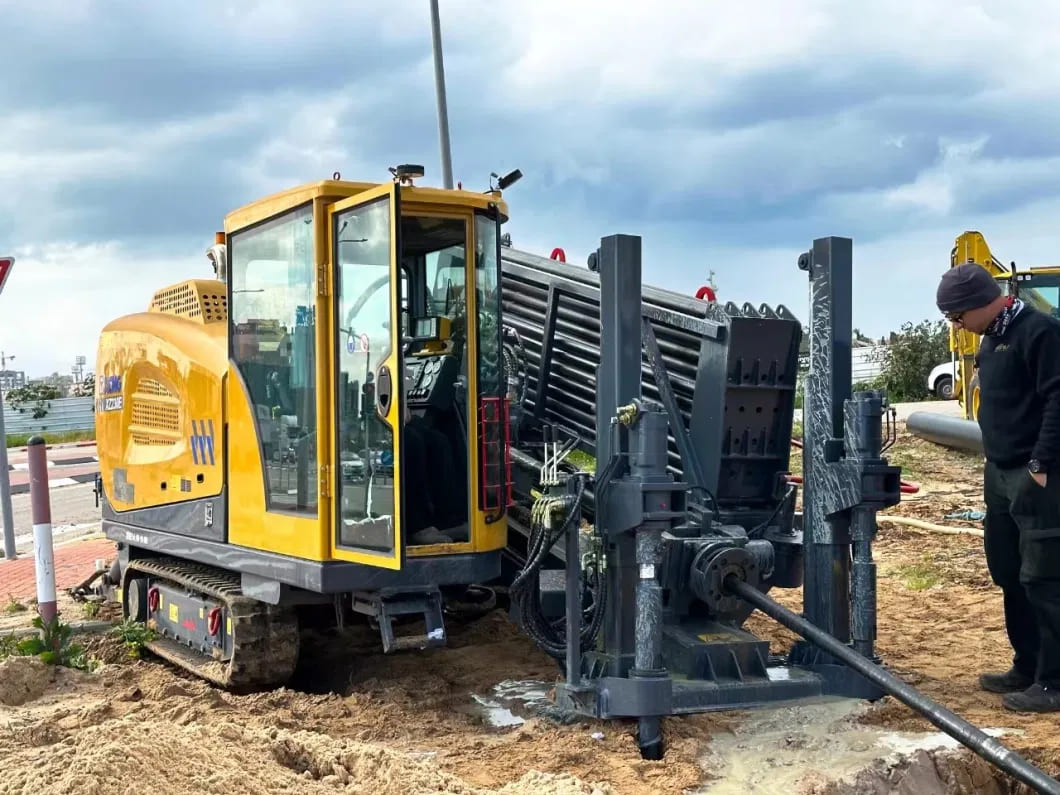

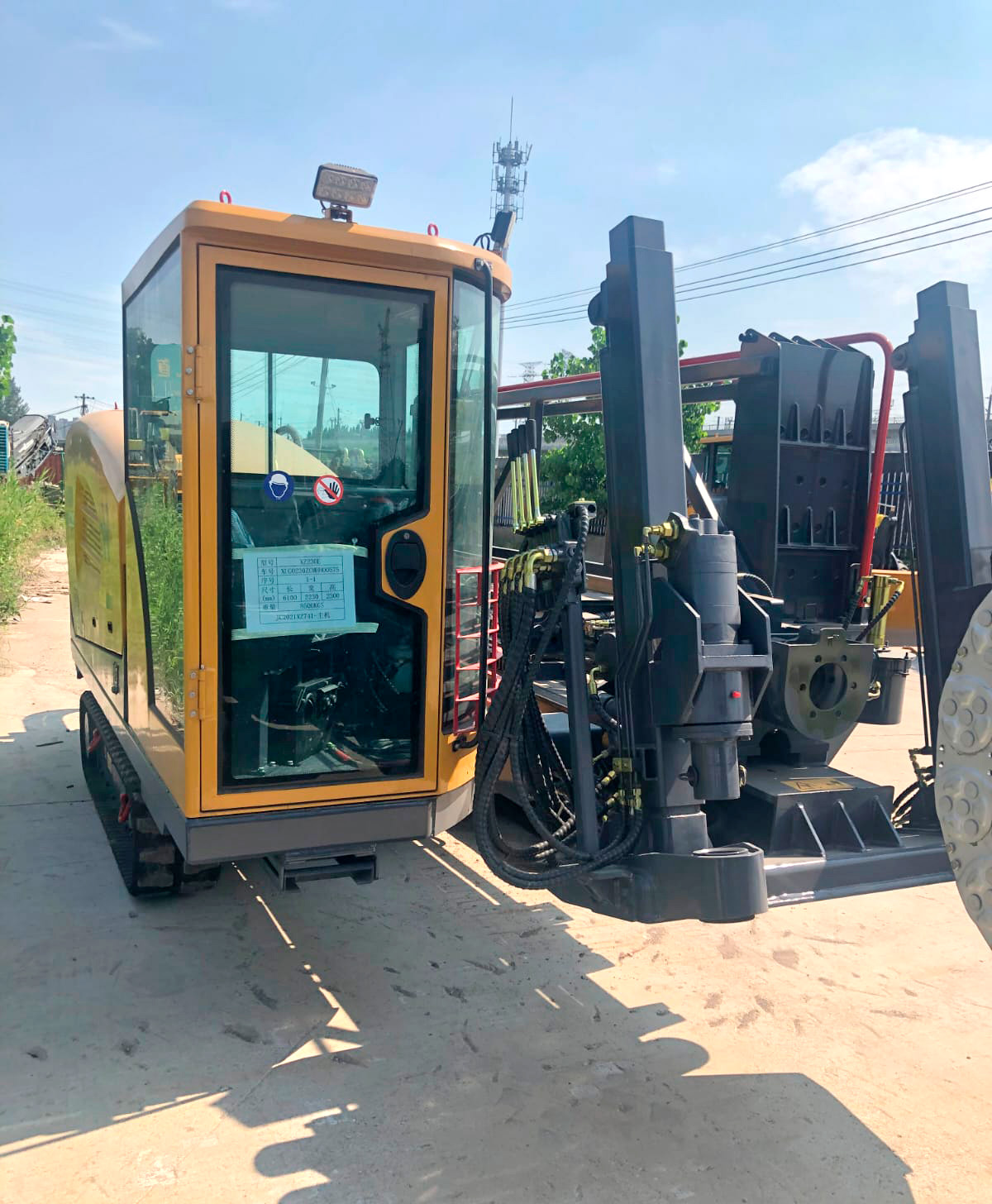

Установка ГНБ XCMG XZ230E

Установка горизонтально-направленного бурения XCMG XZ230E имеет компактную конструкцию, проста в управлении и произведена с учетом передовых технологий. XZ230E широко применяется в отраслях бестраншейной прокладки канализации, водоснабжения и коммуникаций. В состав оборудования установки входят: гидравлическая система анкерения, автоматическая система подачи и замены штанг, резиновые гусеницы. Буровой инструмент:Буровая штанга: 3000х60 (комплект 100 шт.);Буровая голова;Буровая лопатка;Стартовая штанга;Муфта;Гайка;Буксировочные петли (глушки папа-мама);Коннектор;Вертлюг 20 т.;Расширители: 200, 300, 400, 500, 600, 700.

Характеристики

Эксплуатационная масса, т

10 (со штангами) / 8.5 (без штанг)

Скорость перемещения, км/ч

2.4

Преодолеваемый подъем, °

Максимальное тяговое усилие, кН

23/27/225/264

Выходная мощность, кВт/Об/мин

113/2200

Тип гусеницы

Стальная с резиновой прокладкой

Тип привода встроенного бентонитового насоса

Гидравлический

Установочный угол забуривания бурового лафета, °

10-22

Производительность бентонитового насоса, л/мин

250

Система анкеровки

Гидравлическая

Используемые бурильные штанги

3000х60 мм (комплект 100 шт.), сталь - S135

Система подачи буровых штанг

Ручная

Вместимость кассеты для буровых штанг, шт

Тип передачи тягово-толкающего механизма

Зубчато-реечный

Скорость вращения шпинделя, об/мин

175

Скорость движения силовой головки, м/мин

0-55

Рабочая область

Диаметр буровой штанги, мм

500

Максимальная длина бурения, м

300

Внешние размеры

Общая длина, мм

6100

Общая ширина, мм

2230

Общая высота, мм

2300
